ШИМ-сигнал в аналоговое напряжение 0-5 В Двунаправленное высокоскоростное управление подводными подруливающими устройствами/водонепроницаемыми двигателями
Особенности и преимущества:
1. Двухканальная синхронная высокоскоростная обработка
2. Поддержка ШИМ-сигнала частотой 50~200 Гц
3. Поддержка входного напряжения 5~12 В
4. Вес всего 3 грамма.
5. Высокая линейность
Введение в продукт:

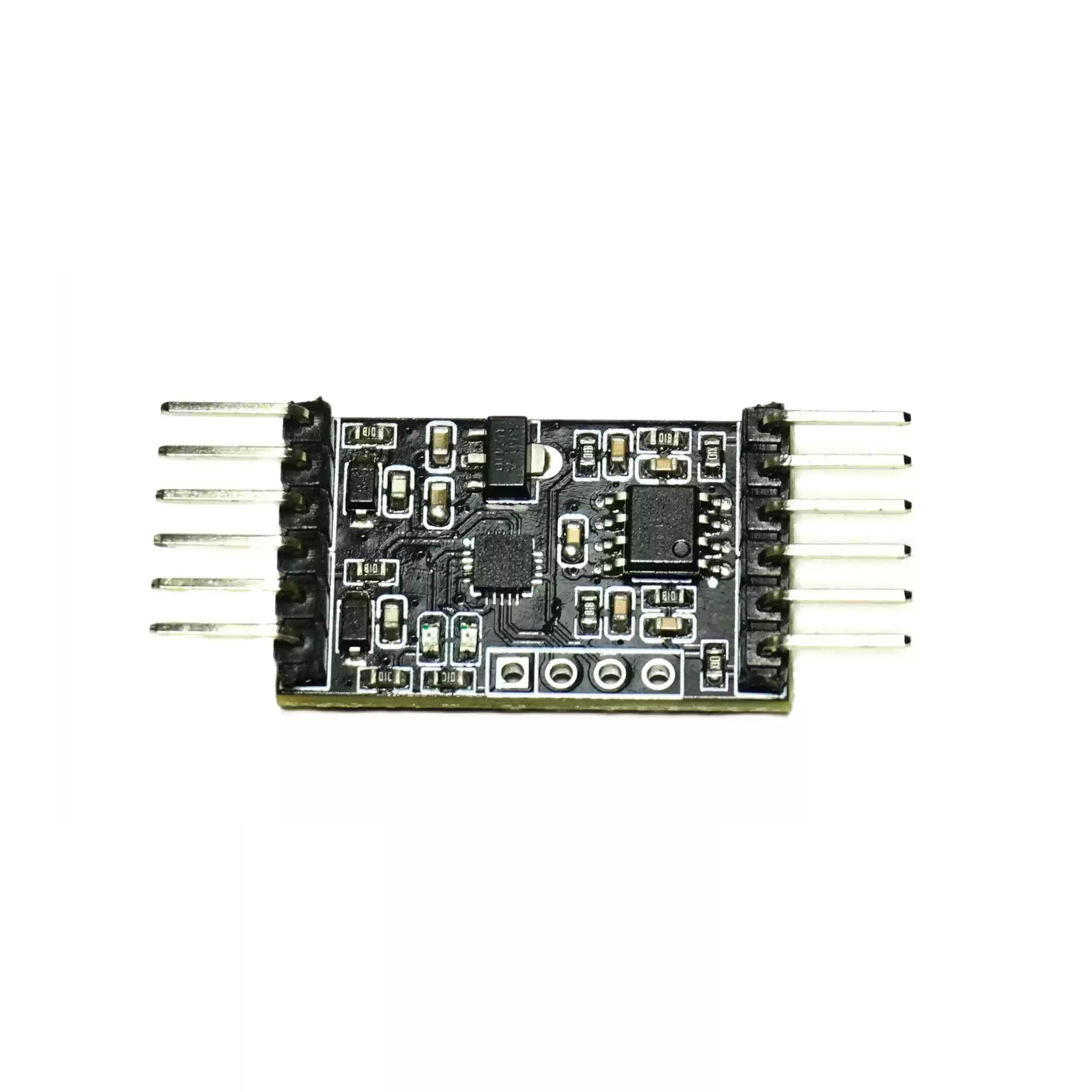

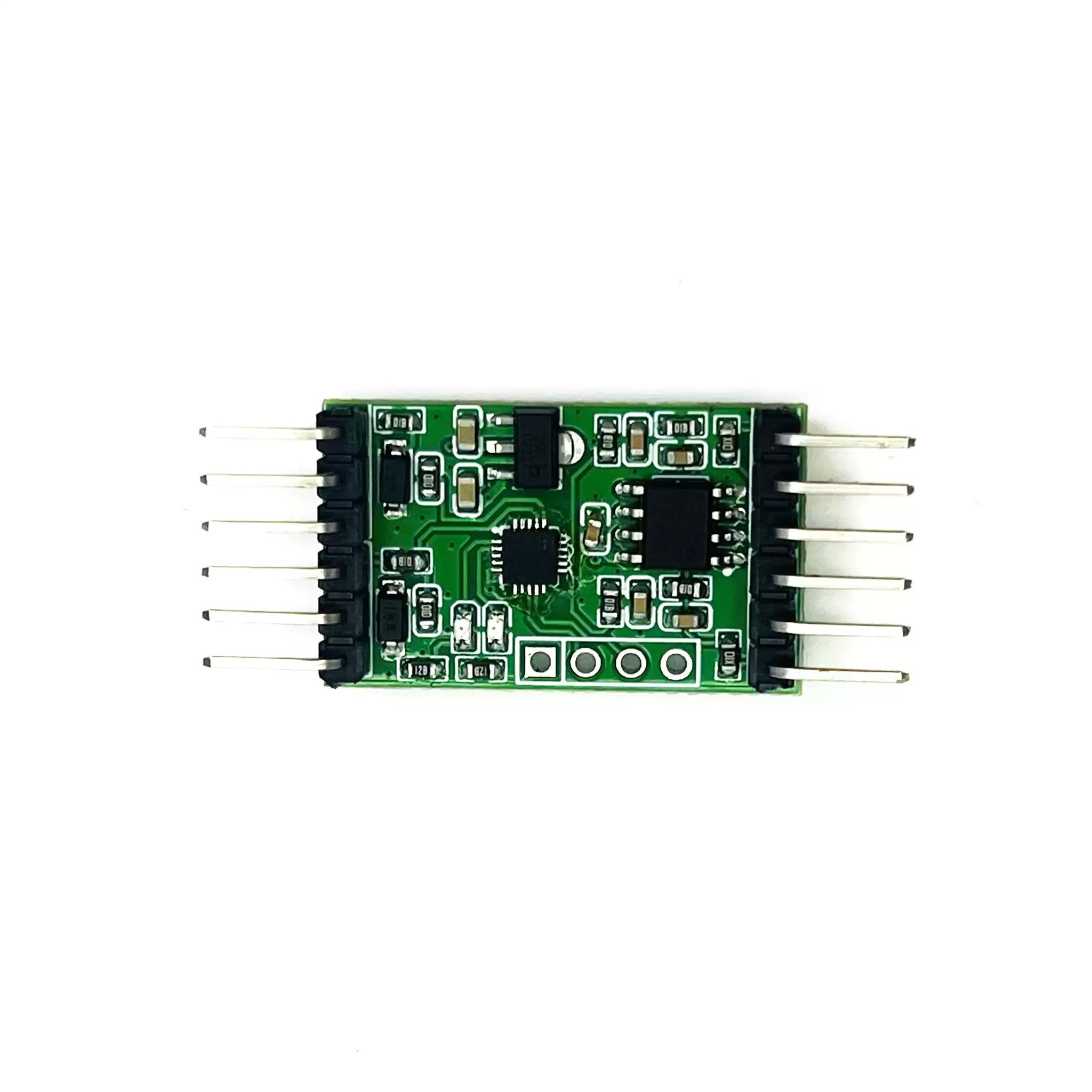

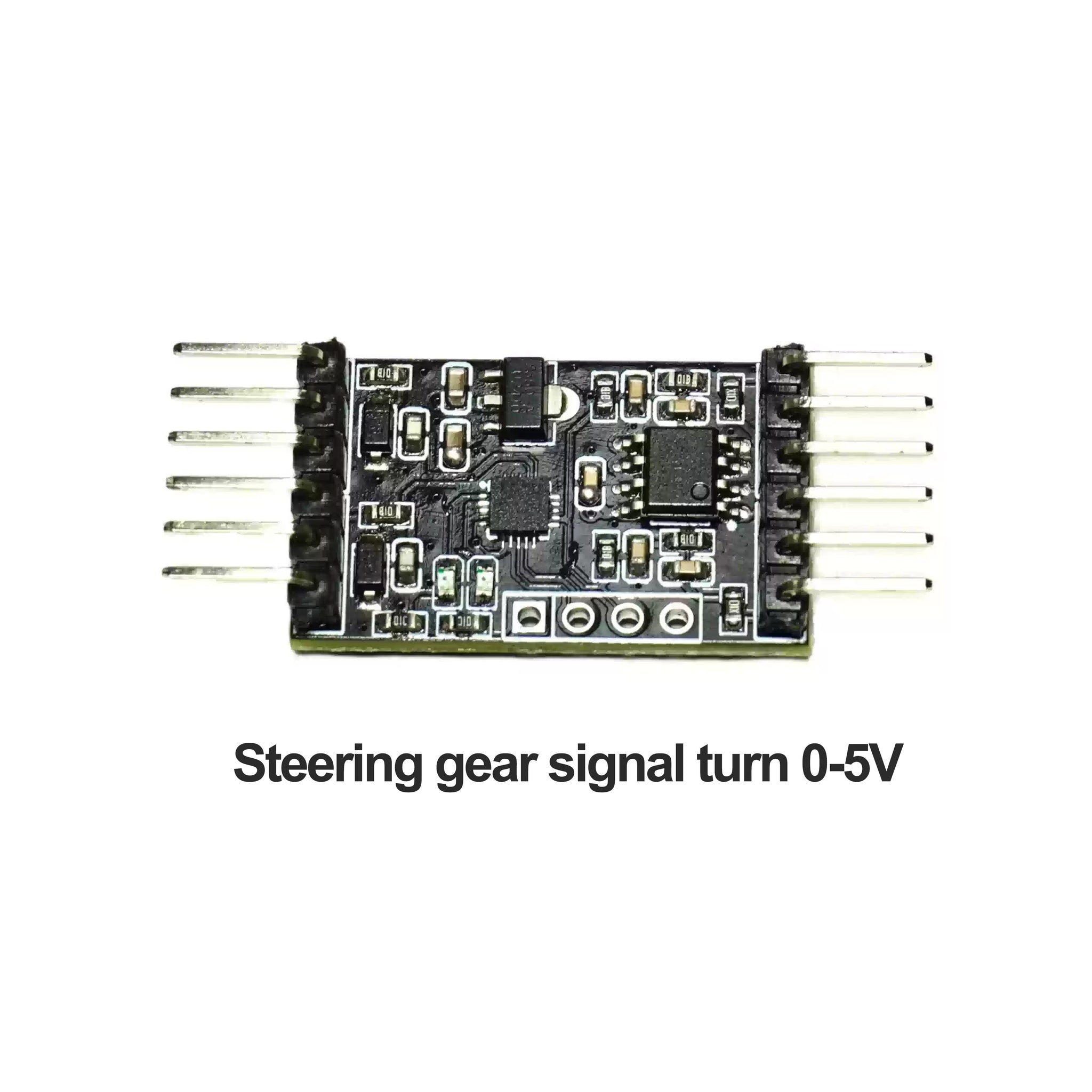

Функция этого модуля заключается в линейном преобразовании выходного ШИМ-сигнала (1000 мкс~2000 мкс) приемника в аналоговый сигнал напряжения 0~5 В. Он поддерживает одновременный двухканальный ввод и вывод сигнала, а максимальная поддерживаемая частота может достигать 200 Гц. Рабочий режим можно переключать путем короткого замыкания, а ШИМ-сигнал (1550 мкс~2000 мкс) можно линейно преобразовывать в аналоговый сигнал напряжения 0~5 В. Он широко используется в авиамоделях, судомоделях, автомоделях, беспилотных летательных аппаратах и других областях. Он реализует вход ШИМ-сигнала приемника и преобразует его в стабильное аналоговое выходное напряжение.

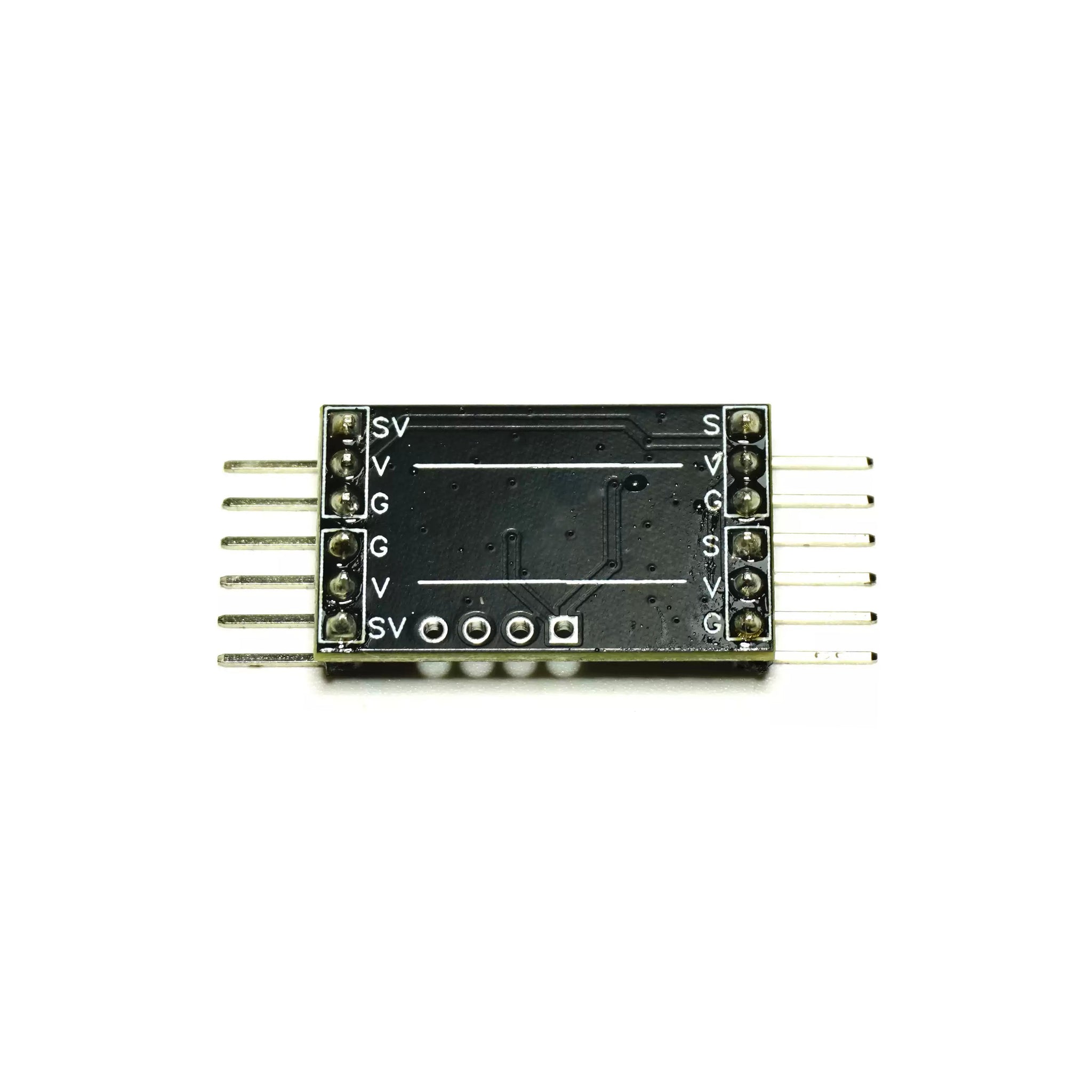

Конфигурация контактов и схема подключения:
Рабочий режим 1 (1000мкс-2000мкс)
Рабочий режим 2 (1550us-2000us)
Метод испытания
1. Подключите приемник в соответствии с методом подключения эталонной схемы, приведенной выше, и подключите внешний светодиод к соответствующим контактам 0UT и GND.
2. Включите питание.
3. В зависимости от состояния включенного/выключенного светодиодного индикатора на плате определите, находится ли длительность высокого уровня во входном цикле ШИМ-сигнала в диапазоне от 1000 мкс до 2000 мкс, а также канал входного ШИМ-сигнала. 4. Начните регулировать ШИМ-сигнал с 1000 мкс и постепенно увеличивайте ШИМ-сигнал, чтобы наблюдать, становится ли яркость внешнего светодиода постепенно ярче.
(Примечание: Если нет необходимости, не устанавливайте время высокого уровня входного сигнала ШИМ tpwm более 2000 мкс; в случае превышения этого значения выходное аналоговое напряжение будет равно максимальному выходному аналоговому напряжению 5 В.)
Формула расчета выходного аналогового напряжения: OUT=(tpwm-1000)/1000*5, 0UTt≤Vmax=5В
Меры предосторожности
(1). При подключении устройства к источнику питания убедитесь, что напряжение и частота соответствуют требованиям устройства. Перед включением питания подключите провода.
(2). Не подвергайте устройство воздействию высоких температур, влажности или агрессивных сред!
